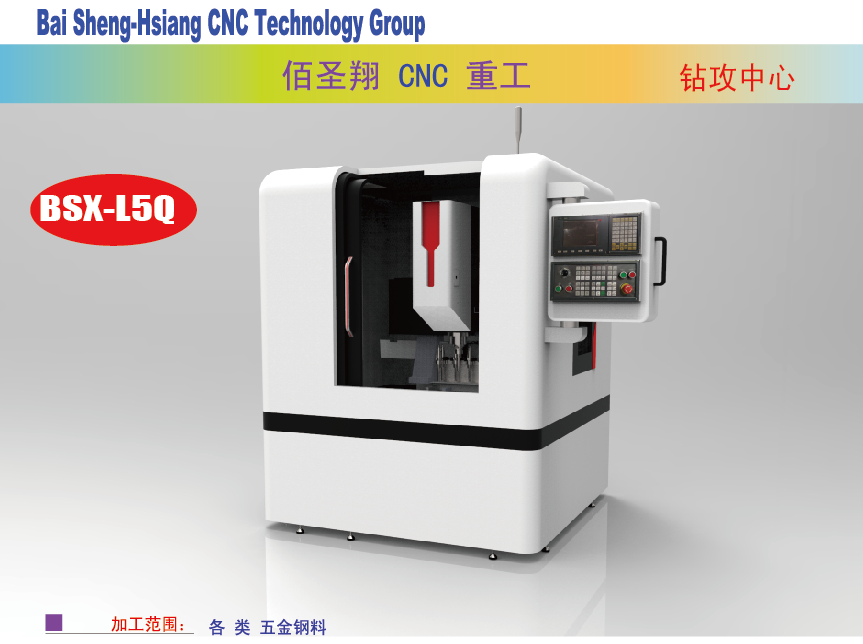

BSX-L5Q (L6Q)力士钻攻  技术参数Technical  Parameters

型号	model		单位（unit)
行程Travel
X轴行程	X-axis travel		mm	L5Q=500  (L6Q=600)
Y轴行程	Y-axis travel		mm	L5Q=360  (L6Q=560)
Z轴行程	Z-axis travel		mm	150
龙门宽度（内侧）	Gantry width （inside)		mm	L5Q=540  (L6Q=640)
主轴端面至工作台面距离	Distance from guide plane to spindle  center		mm	50-180
工作台Worktable
工作台尺寸	Worktable size (L×W)		mm	500*400  (600*600)
最大承重	Maximum load		kg	100
T型槽	T-slot			6-13-80mm
主轴Spindle
主轴转速	Spindle Speed		rpm	8000 ★★★
主轴功率	Spindle motor power		KW	3.7
主轴弹簧夹头	Spindle collet chuck			BT30
松刀方式	Unlock tool way			气动+刀库（6-8刀位）
马达Motors
进给率Federate	Feed rate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement		mm/min	15000
切削进给率	Cutting feed rate		mm/min	10000
精度Accuracy
定位精度		Pointing accuracy	mm	±0.01/300mm
重复定位精度		Repeat ability accuracy	mm	±0.01/300mm
机床信息Machine information
机床外形尺寸		Machine dimension (L×W×H)	mm	1600×1800×2100 如要求非常严格 请与签单时再次核实
机床重量		Machine weight	kg	1500
电力需求（功率/电流）		Power requirement	KVA	8

BSX-L6 力士钻攻  机型配置及技术文件清单

序号	机床名称：力士钻攻	产品型号	数量	备     注
一、主要配置
1	机身材质	灰铸铁机体	1台	★★  代表特别选择
2	钣金型式	越南版钣金	1套	★★
3	控制系统	新代控制系统	1套	★★
4	三轴丝杆	上银磨制精密滚珠丝杆	3条
5	三轴线轨	台湾上银	6条
6	三轴伺服及驱动	精密伺服400w	3套
7	主轴	佰圣翔3.7	1条
8	主轴驱动	四方3.7kw	1个
9	丝杆轴承	日本SKY配对轴承	3对
10	分离式掌上型电子手轮	佰圣翔	1个
11	集中式自动润滑系统	容积式自动润滑系统	1套
12	工作照明装置	LED   24V/8W	1个
13	报警装置	LED   24V两色	1个
14	自动对刀仪	佰圣翔（台湾）	1个
二、随机附件及工具
1	主轴冷却装置	水冷	1
2	水冷机	佰圣翔	1
3	内六扳手		1套
4	十、一字螺丝刀		各1把
5	调整垫铁		4个
6	锁刀扳手	19-22   27-30开口扳手	各1个
7	精密弹簧夹	ER20  3.175/4/6	各1个
8	装夹码仔	M10	6个
9	主轴冷却液		1桶
10	电源线	4×2.5mm²电缆	10米
三、随机技术文件
1	装箱单	1	份
2	合格证明书	1	份
3	系统使用说明书	1	份
4	编程说明书	1	份
5	安装调试验收单	1	份
6	机床日常保养及注意事项	1	份

※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，
如蒙惠顾时，请确认规格是否变更！  2019-5-30
