| 型号 | model | 单位（unit) | ||
| 行程Travel | ||||
| X轴行程 | X-axis travel | mm | 1300 （工作台1.5米） | |
| Y轴行程 | Y-axis travel | mm | 800 | |
| Z轴行程 | Z-axis travel | mm | 750-BT40 650-BT50 | |
| 零件长度（内侧空间） | Gantry width （inside) | mm | 800 | |
| 主轴端面至工作台面距离 | Distance from guide plane to spindle center | mm |
100-850 ( BT40) 100-750 ( BT50) |
|
| 工作台Worktable | ||||
| 工作台尺寸 | Worktable size (L×W) | mm | 1500*800 | |
| 最大承重 | Maximum load | kg | 2000 | |
| T型槽 | T-slot | 16-35-80mm | ||
| 主轴Spindle | ||||
| 主轴转速 | Spindle Speed | rpm | 8000 | |
| 主轴功率 | Spindle motor power | KW | 15kw | |
| 主轴弹簧夹头 | Spindle collet chuck | ER30 | ||
| 松刀方式 | Unlock tool way | 手动(指装入刀柄) | ||
| 马达Motors | ||||
| 进给率Federate | Feed rate | |||
| X/Y/Z轴快递位移 | Ted X/Y/Z axis express displacement | mm/min | 60000 | |
| 切削进给率 | Cutting feed rate | mm/min | 20000 | |
| 精度Accuracy | ||||
| 定位精度 | Pointing accuracy | mm | ±0.01 | |
| 重复定位精度 | Repeat ability accuracy | mm | ±0.01 | |
| 机床信息Machine information | ||||
| 机床外形尺寸 | Machine dimension (W×L×H) | mm | 2950×3400×3500 | |
| 机床重量 | Machine weight | kg | 8000 | |
| 电力需求（功率/电流） | Power requirement | KVA | 35 | |

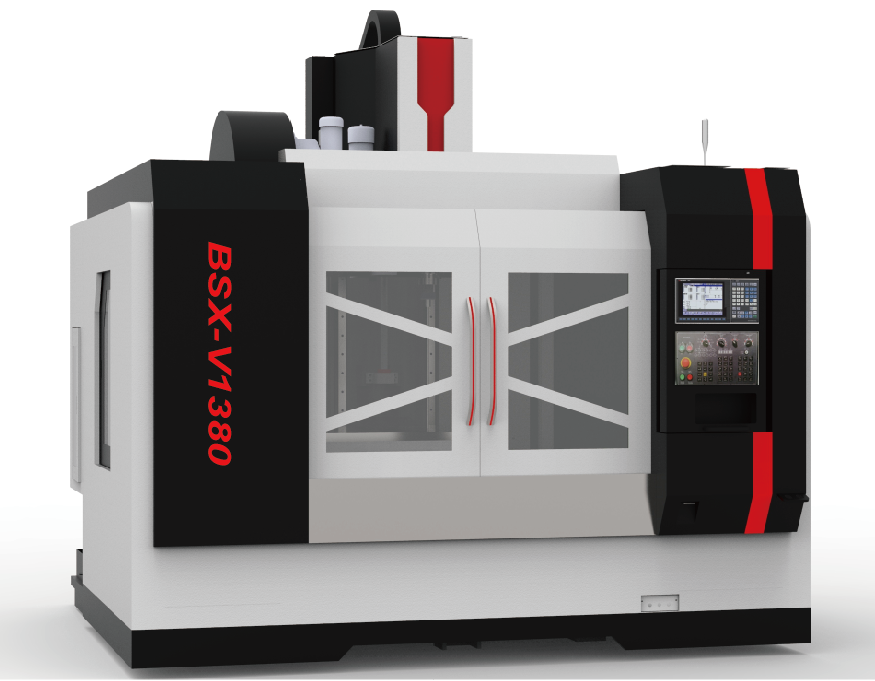

| 序号 | 机床名称：数控龙门铣 | 产品型号：BSX V1380 | 数量 | 备 注 |
| 一、主要配置 | ||||
| 1 | 机身材质 | HT250机体 | 1台 | |
| 2 | 钣金型式 | 全罩式钣金（不带顶罩） | 1套 | |
| 3 | 控制系统 | 新代控制系统 | 1套 | 选配 三菱、法拉克 |
| 4 | 三轴丝杆 | 高精密滚珠丝杠 | 4条 | |
| 5 | 三轴线轨 | 高精密直线导轨 | 8条 | |
| 6 | 三轴伺服及驱动 | 佰圣翔精密伺服 | 3套 | 选配三菱 |
| 7 | 主轴 | 机械主轴+刀臂式刀库 | 1条 | 12000转 |
| 8 | 主轴驱动 | 15kw | 1个 | 选配15kw |
| 9 | 丝杆轴承 | 日本NSK配对 | 8对 | |
| 10 | 分离式掌上型电子手轮 | 佰圣翔（台湾） | 1个 | |
| 11 | 工作照明装置 | LED 24V/8W | 1个 | |
| 12 | 报警装置 | LED 24V两色 | 1个 | |
| 二、随机附件及工具 | ||||
| 1 | 主轴冷却装置 | 油冷 | 1 | |
| 2 | 油冷机 | 瑞科油冷机 | 1 | |
| 3 | 内六扳手 | 1套 | ||
| 4 | 十、一字螺丝刀 | 各1把 | ||
| 5 | 调整垫铁 | 4个 | ||
| 6 | 锁刀扳手 | 19-22 27-30开口扳手 | 各1个 | |
| 7 | 精密弹簧夹 | ER25 3.175/3/4/6/8/10/12 | 各1个 | |
| 8 | 赠送刀柄 | BT40或BT50 | 2个 | |
| 9 | 装夹码仔 | M10 | 6个 | |
| 10 | 主轴冷却液 | 18升主轴冷却油 | 1桶 | |
| 11 | 电源线 | 4×2.5mm²电缆 | 10米 | |
| 三、随机技术文件 | ||||
| 1 | 装箱单、合格证明书 | 1 | 份 | |
| 2 | 系统使用说明书 | 1 | 份 | |
| 3 | 安装调试验收单 | 1 | 份 | |
| 4 | 机床日常保养及注意事项 | 1 | 份 | |
